FPC(柔性板)覆盖膜贴合机CCD自动对位

发布日期:2021-10-26 作者: 点击:

01

 视觉动作流程


铜箔上料平台运动到上下料位置过后,通过视觉软件分别发送信号给PLC控制。


铜箔上料平台有料后,通过软件控制上料轴移动到铜箔拍照工位,控制拍照上相机轴与铜箔上料平台轴,拍两个或四个Mark点,并计算对应Mark点的位置。

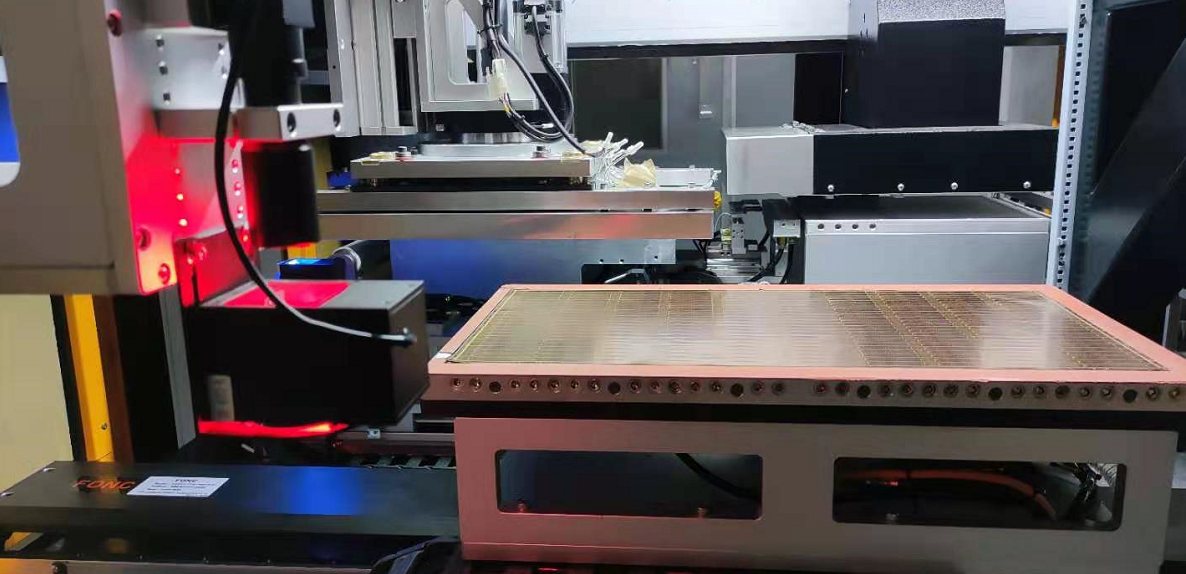

FPC(柔性板)覆盖膜贴合机CCD自动对位



当PLC将处理好的膜放到膜备料平台后,通知视觉软件可取料,视觉软件控制取膜轴取膜。


相机运行到膜材拍照工位拍两个或四个膜孔位位置,计算对应Mark点的位置采集到膜和铜箔的位置数据后,通过对位计算,移动模组位置,实现贴合。

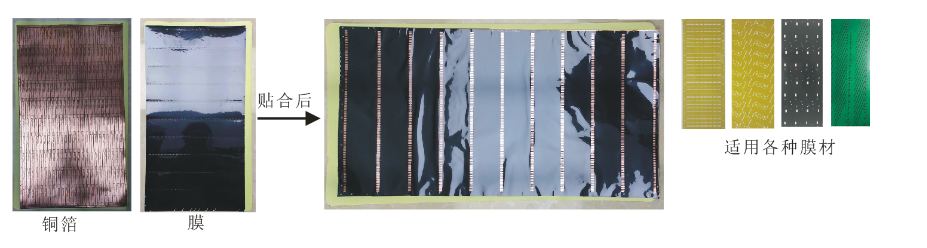

FPC(柔性板)覆盖膜贴合机CCD自动对位



02

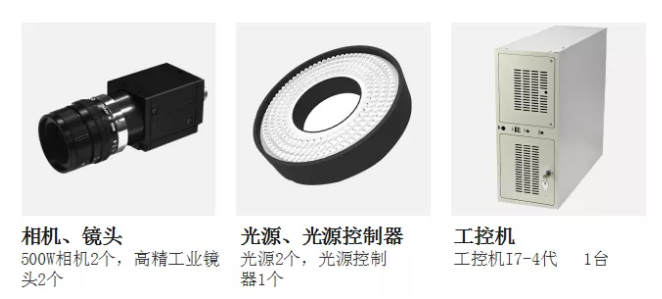

 硬件配置


FPC(柔性板)覆盖膜贴合机CCD自动对位



03
 技术亮点


界面简洁直观,视觉软件控制铜箔和膜材对应的模组运动、图像处理、贴合对位、与PLC通过信号交互完成上下料动作。


支持多轴运动控制,支持三轴、四轴、六轴、八轴、十六轴点位X、Y、Z运动控制




04

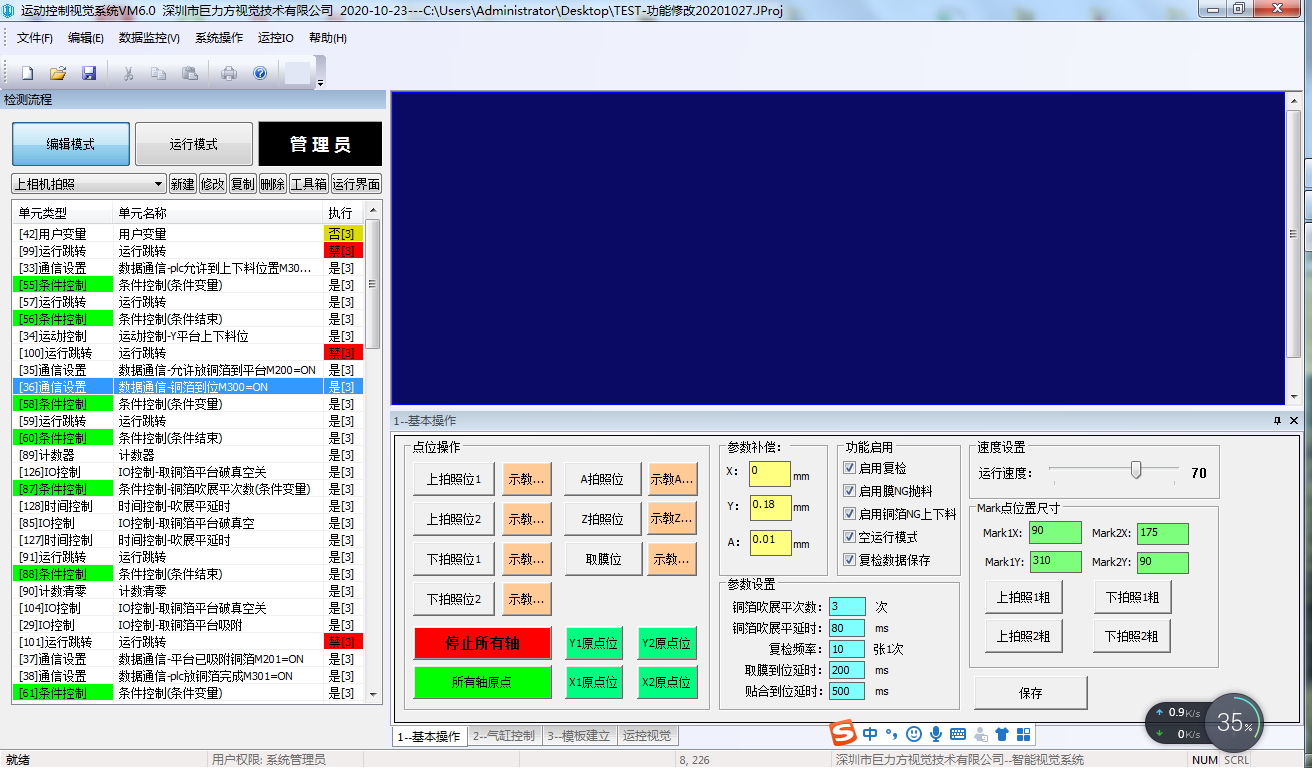

 软件界面


覆盖膜贴合机

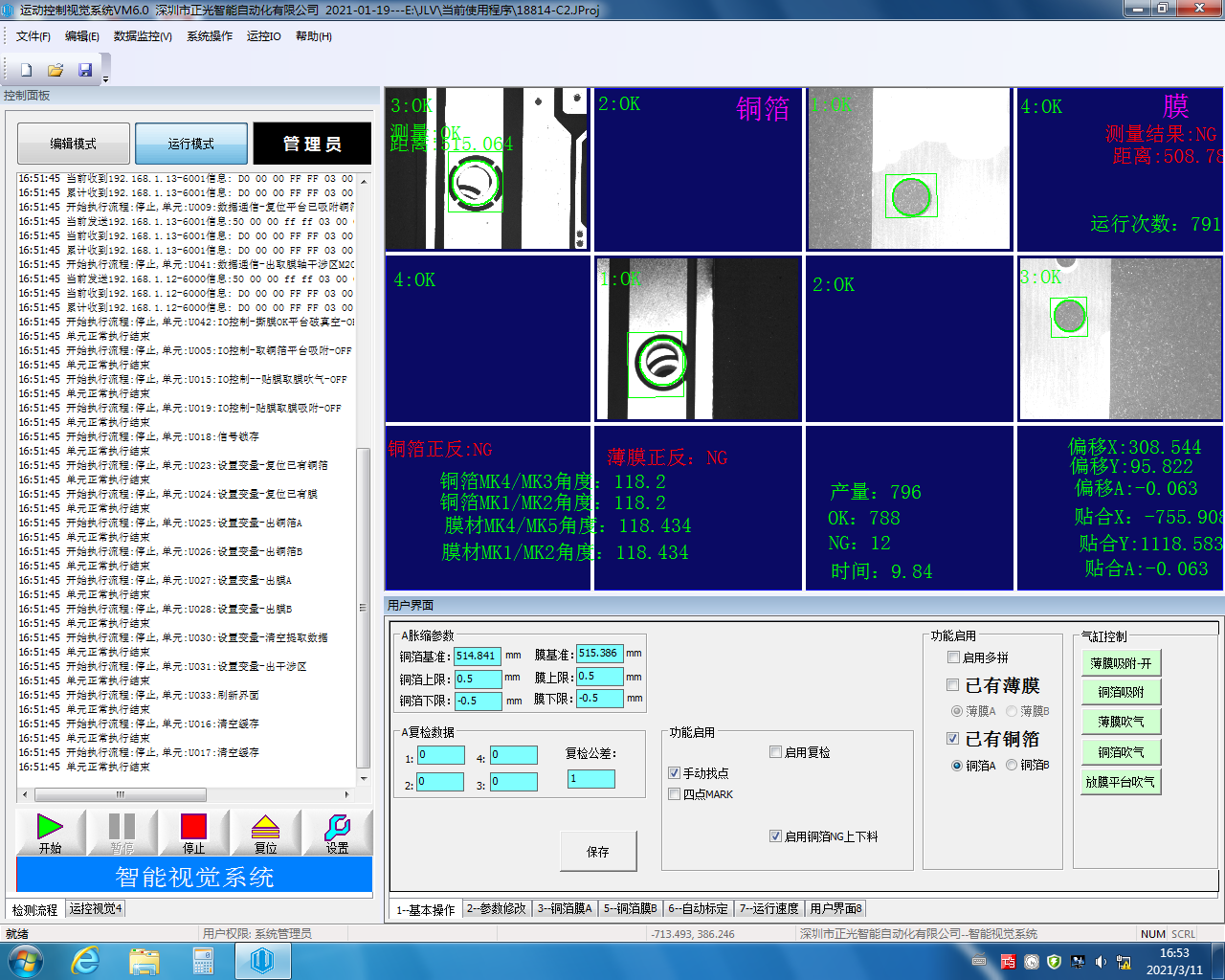

运行界面



FPC(柔性板)覆盖膜贴合机CCD自动对位

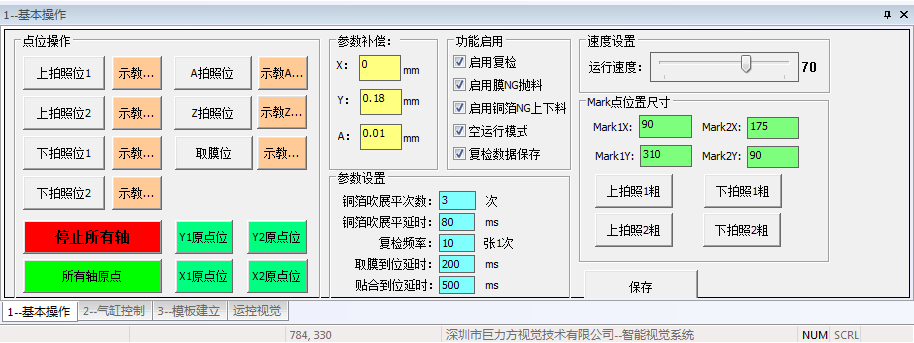

运行界面




运控视觉


深圳市巨力方视觉技术有限公司是一家专业做视觉、激光等光运用技术为核心的自动化检测公司,公司主要经营机器视觉系统集成、运动控制系统集成等系统解决方案。以研发、设计、制造、销售和技术服务于一体的经营模式,为自动化行业提供优质精准的自动化解决方案





巨力方视觉

专注机器视觉解决方案





本文网址:http://www.julivision.com/news/516.html

关键词:FCP柔性板,覆盖膜贴合机,CCD自动对位
