做最专业的机器视觉系统解决方案专家，一直是巨力方坚持并为之努力的方向，以下是巨力方视觉2018年服务名企视觉案例，请欣赏。
标准视觉系统丨多工位、多相机并行控制
手机背光源定位贴合视觉系统
◇ 系统构成 ：
▪ 相机：20个（多工位，多相机并行处理）
▪ 像素：600w
▪ 精度：±0.05mm
▪ 机器人：单臂4轴
◇ 系统 功能 ：
▪ 扩散、增光1、增光2和遮光等膜材依次贴到半成品上面。
▪ 定位产品的角边，检测膜材和半成品的位置，精确定位
▪ 根据产品位置的变化，计算出偏移量，将偏移量传送给机 械手，移动校正，实现贴合。
标准视觉系统丨多相机、多功能并行控制
尺寸测量/二维码读取/视觉定位视觉系统
一、共有4个相机
1、定位相机：600W相机，主要用来定位大NC的位置，将位置偏差值发送给XXY平台。 像素当量0.03，纠偏精度±0.05mm
2、二维码相机:130W相机，读取喷码机喷出二维码。
3、测量相机1: 2000W相机加远心镜头。测量贴合后大NC的尺寸,像素精度0.016，测量精度±0.02mm。
4、测量相机2: 2000w相机加35毫米的镜头。测量贴合后大NC的尺寸 ,像素当量0.016，测量精度±0.02mm。
喷码机软件：从MES系统获取二维码，将二维码发送给喷码机。
标准视觉系统丨多相机、多功能并行控制

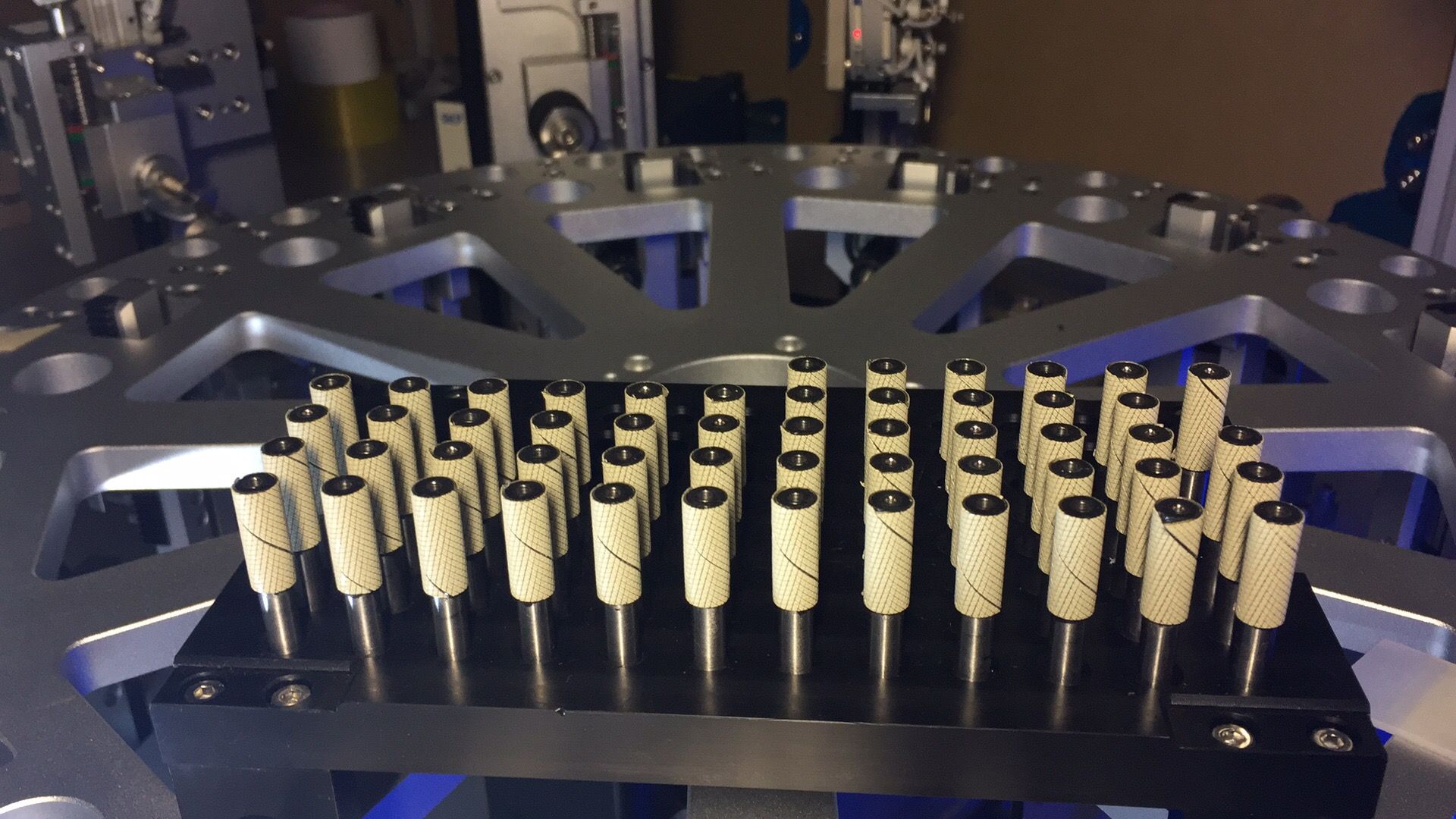

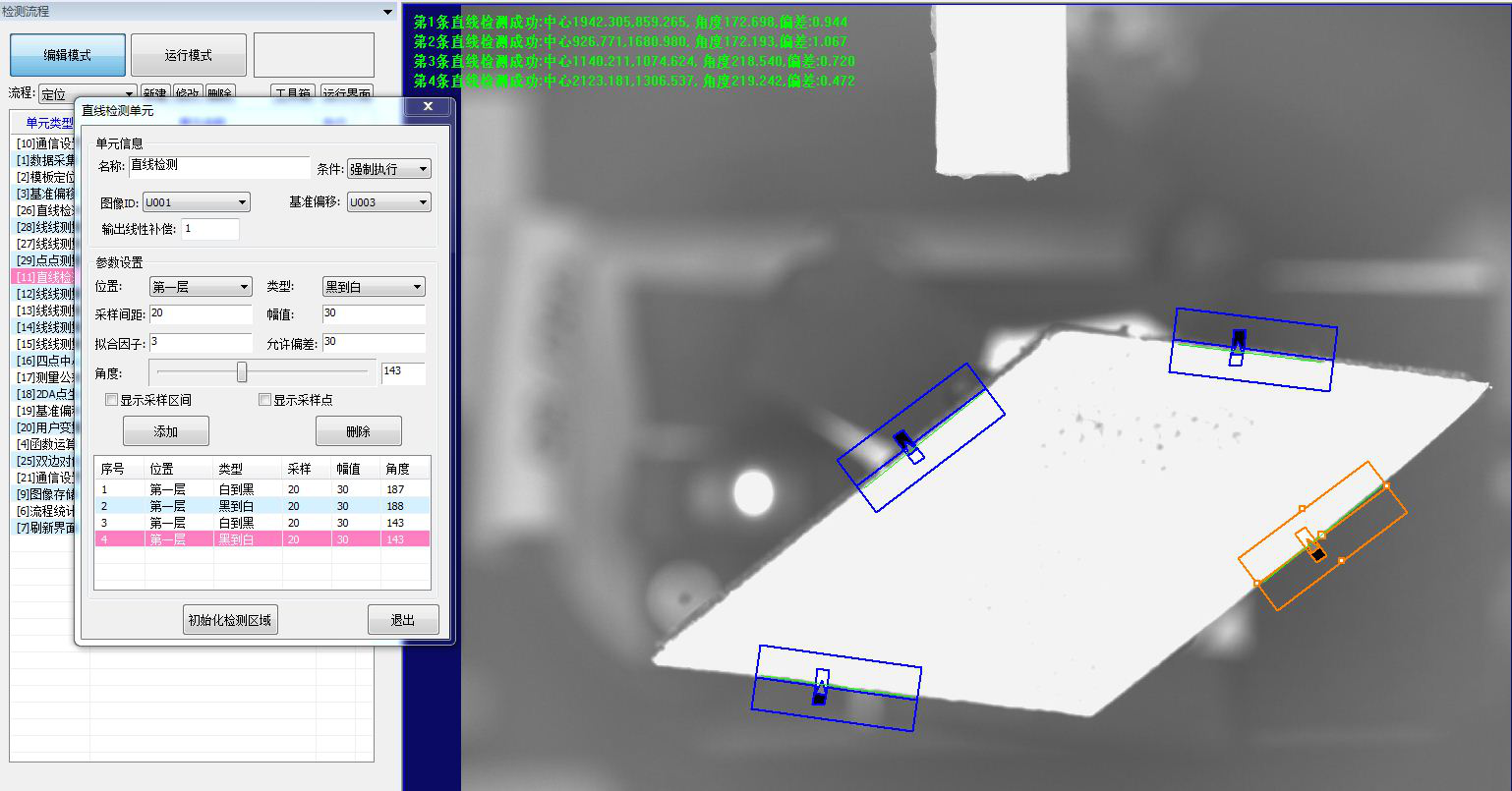

尺寸测量/视觉定位视觉系统
◇ 系统构成：
精度：±0.03mm，定位抓取精度+0.1mm
◇系统功能介绍：
1、测量轴直径,120度拍照一次，取三次直径的平均值
2、定位胶纸，将胶纸贴合到轴表面
标准视觉系统丨读码

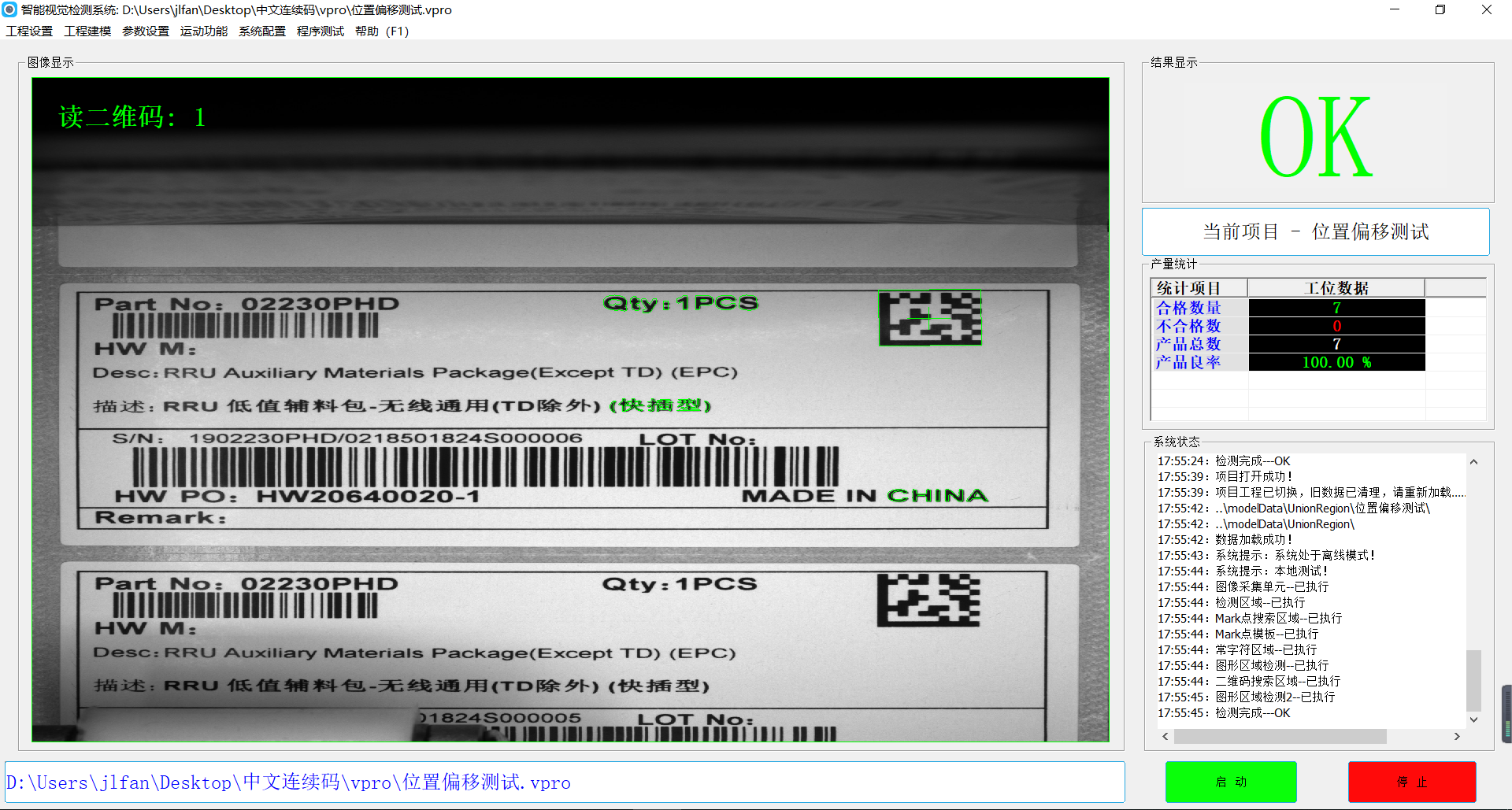

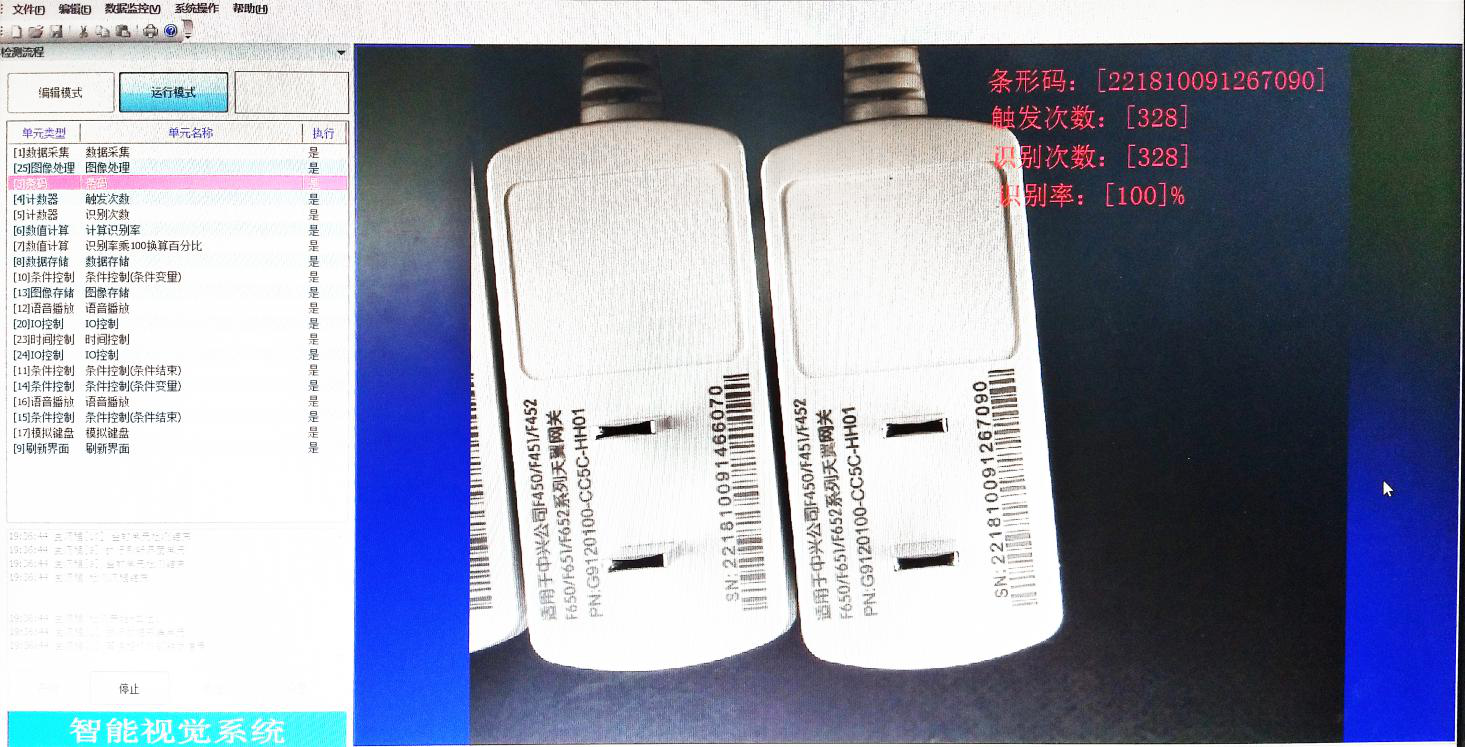

条码识别视觉系统
◇ 系统功能 ：
▪ 识别流水线上，电源适配器上的条形码，将识别内容传给MES系统。
▪ 识别条码过程中，如果出现条形码不能识别的情况，需输出NG信号到外部。
▪ 电脑显示器条码识别成功率显示。
非标视觉系统丨OCR/字符识别

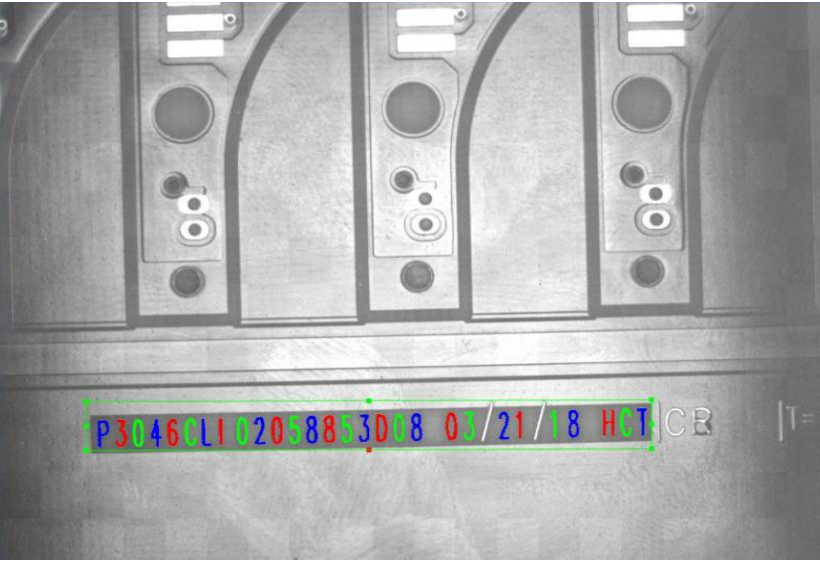

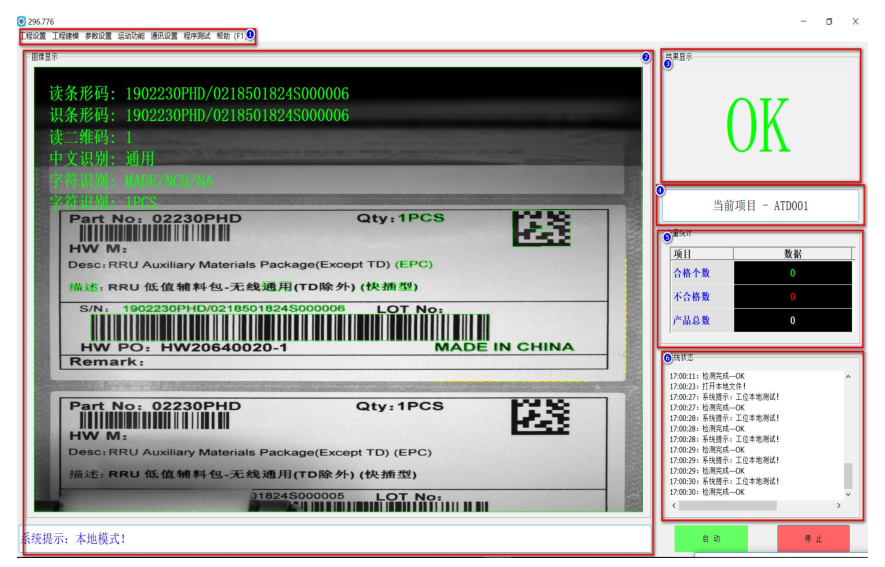

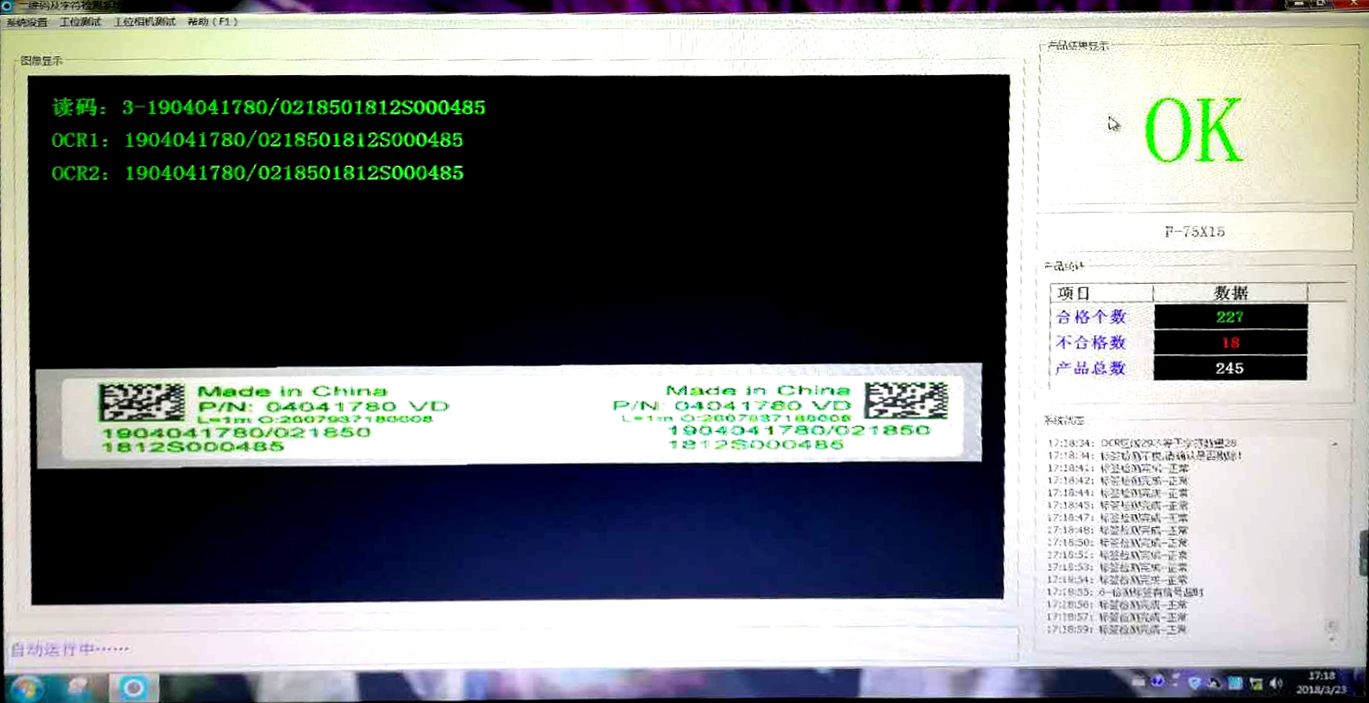

标签字符识别视觉系统
◇ 系统功能介绍 ：
▪ 检测类型：一维码、二维码、中英文字符、图形;
▪ 一维码、二维码等级检测、读码识别，具有序列号检测防重码功能;
▪ 字符、图形的多印、少印、断线、粗细、偏移、色差、漏印等缺陷检测;
▪ 与打印机直连，控制打印机启动、停止、重打、补打等功能;
▪ 检测区域可编辑，任意组合;
▪ 最大检测产品尺寸可达120mm，检测速度3个/秒;
▪ IO输出NG检测结果,与外部机构配合实现不良品的自动分离
▪ 支持MES系统，实现数据的上传与下载;
标签字符识别视觉系统

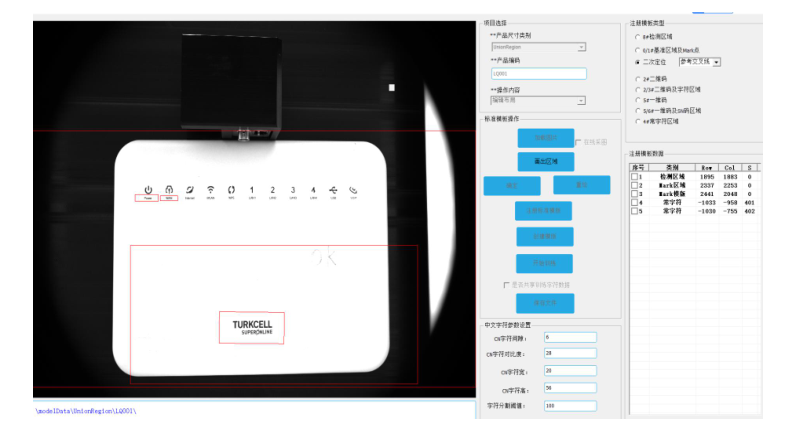

路由器字符缺陷检测视觉系统
◇ 系统功能介绍 ：
▪ 检测路由器字符字符清晰无缺失，线条光滑无凸点，无线体重合，无重影，无麻点，无变形，无色差。
字符形态符合标准，无变形、模糊、重影、清晰易识别，Logo缺陷断线等。
▪ 通过标准模板图片自动学习，根据学习的图片进行比对处理；

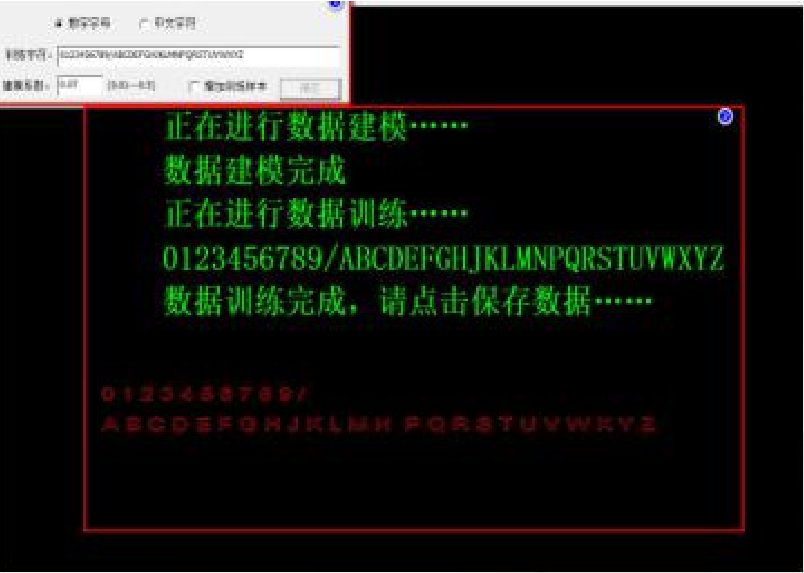

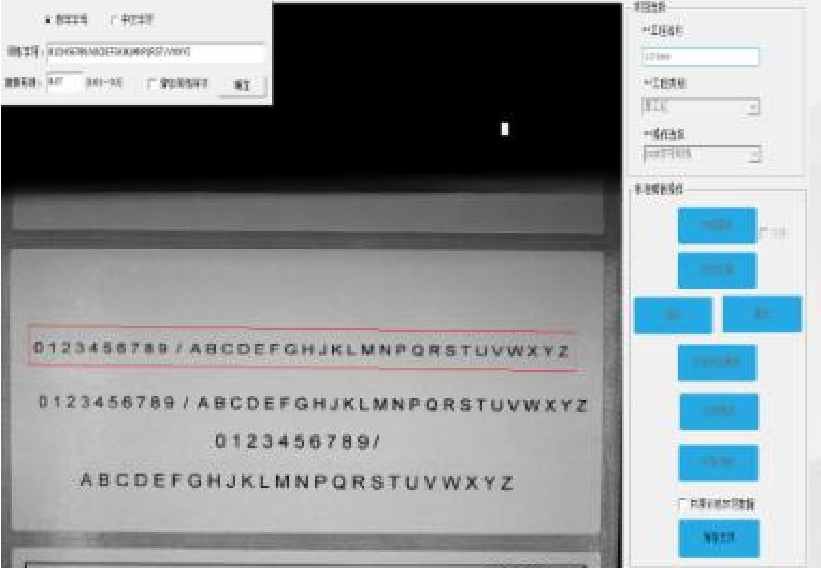

▪ OCR识别 A-Z,0-9的字符识别，需要提前训练标准字符库，训练一键完成
PCB板字符缺陷检测视觉系统
◇ 系统功能介绍 ：
▪ 检测PCB板字符字符清晰无缺失，线条光滑无凸点，无线体重合，无重影，无麻点，无变形，无
色差。字符形态符合标准，无变形、模糊、重影、清晰易识别等。
▪ 通过标准模板图片自动学习，根据学习的图片进行比对处理；
▪ OCR识别 A-Z,0-9的字符识别，需要提前训练标准字符库，训练一键完成。
非标视觉系统丨定位
◇ 系统构成：
▪ 相机：1个 ▪ 像素：130w
▪ 精度：±0.02mm ▪ 速度：0.2s/孔
◇系统功能介绍：
▪ MARK点定位 ▪ 自动位置校正
▪ 圆孔测量定位 ▪ 冲孔偏差测量

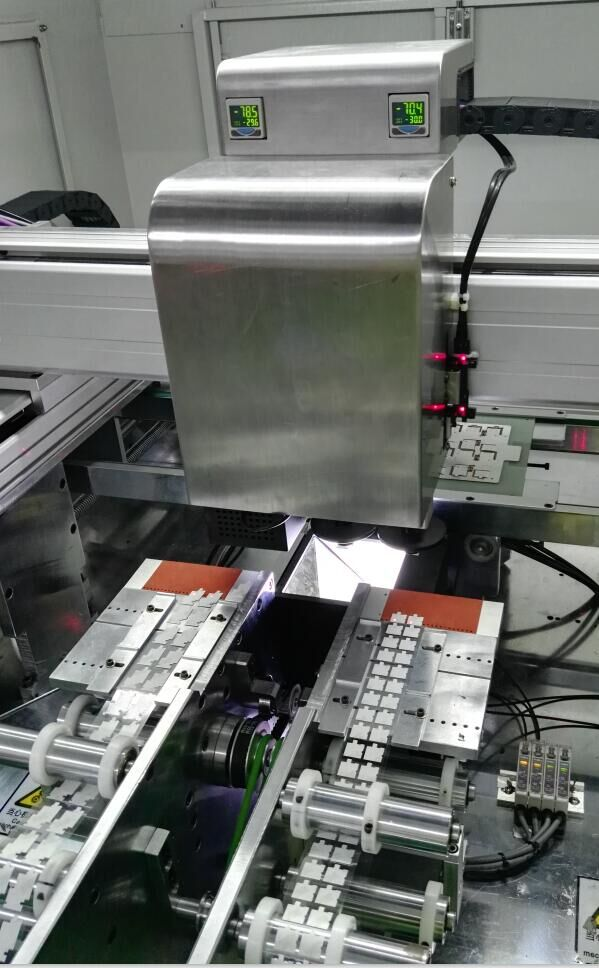

FPC冲贴式胶纸机定位贴合视觉系统
◇ 系统构成：
▪ 相机：1个 ▪ 像素：500w
▪ 精度：±0.1mm ▪ 速度：0.25s/每个产品
◇系统功能介绍:
▪ 坏点智能识别 ▪ 单点扫描定位
▪ CAD坐标导入 ▪ 多点MARK定位
▪ 任意角度智能冲贴， 自动上下料

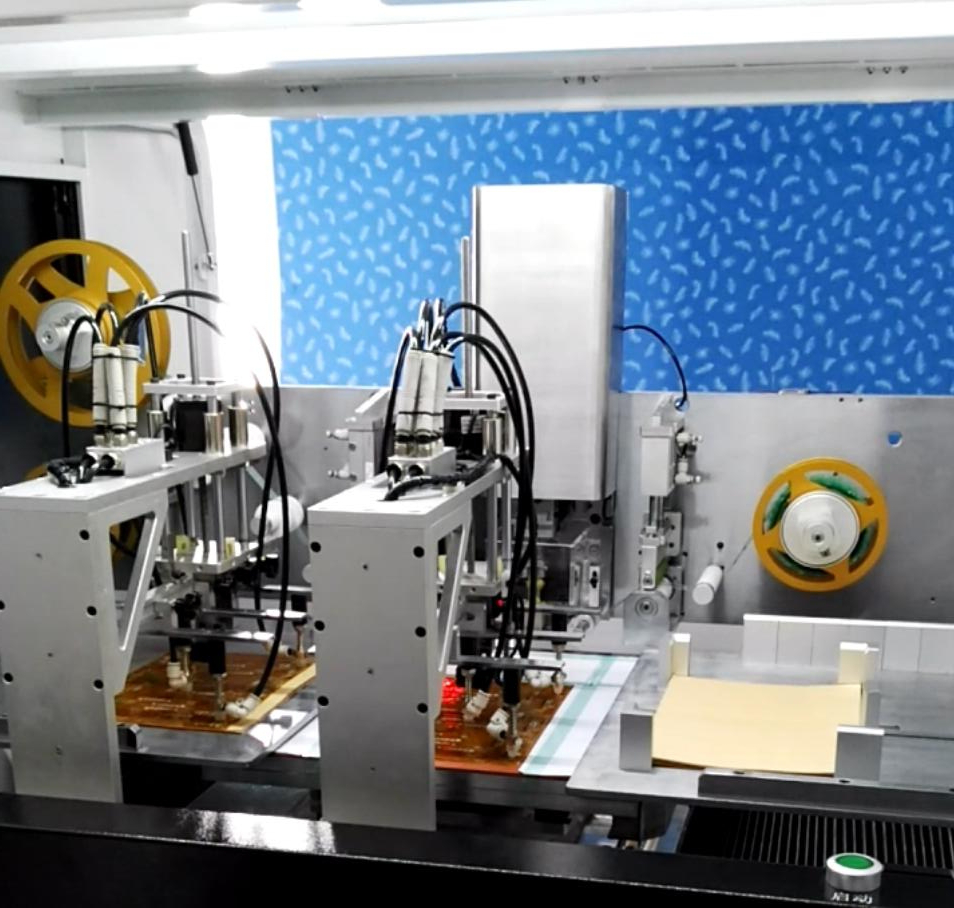

FPC吸贴式胶纸机定位贴合视觉系统
◇系统构成：
▪ 相机：2个； ▪ 像素：500w
▪ 精度：±0.1mm ▪ 速度：1s/每个产品
▪ 备注：2个吸嘴
◇系统功能介绍：
▪ 坏点智能识别 ▪ 单点扫描定位,多点MARK定位
▪ CAD坐标导入，实现自动对位功能 ▪ 视觉可视化编程
▪ 旋转自动平台，任意角度智能吸贴

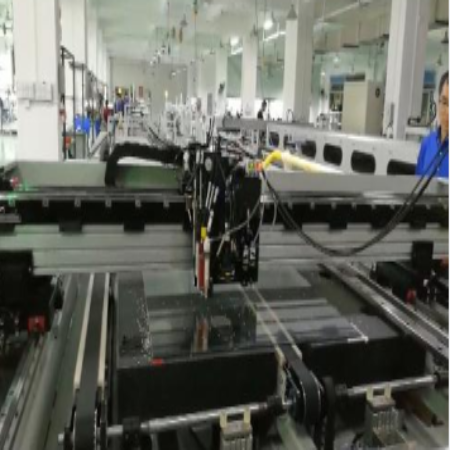

点胶+LED灯定位贴合视觉系统
◇ 系统构成 ：
▪ 相机：2个
▪ 像素：130万
▪ 贴片速度： 700个/小时
▪ 贴合精度± 0.15mm
◇ 系统功能介绍
▪ 相机一点胶位置校正
▪ 点胶功能
▪ 相机二 贴合位置校正
▪ 控制4x2m的龙门架运动，在大尺寸玻璃上进行定位，点胶，贴合LED灯 。
尺寸测量

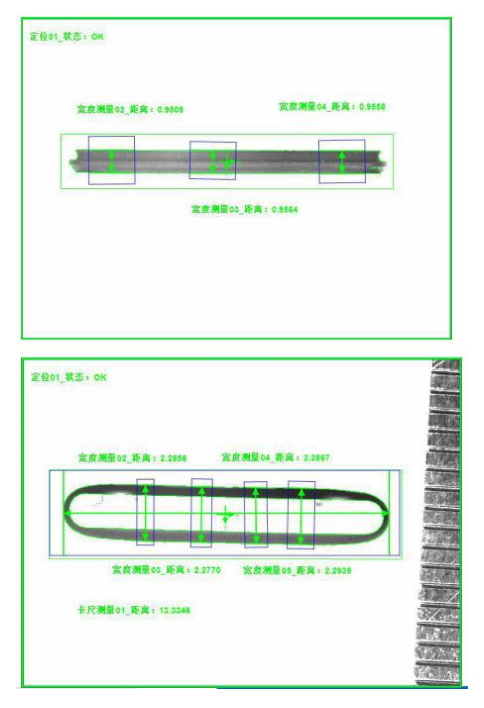

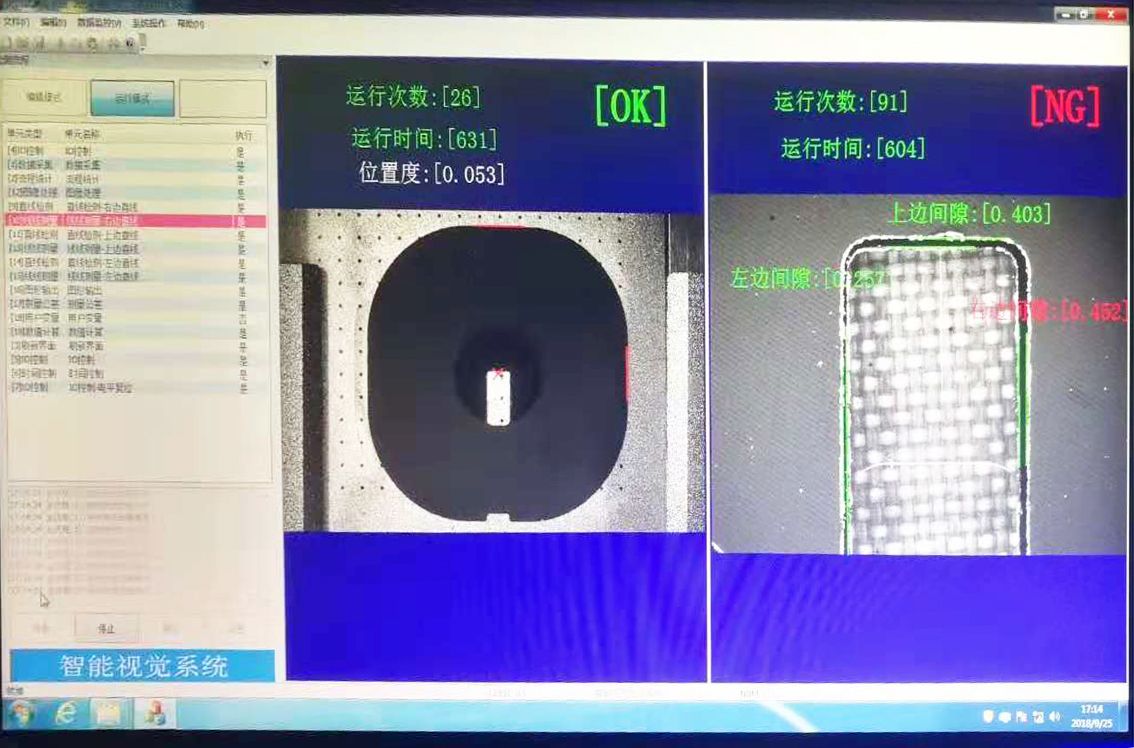

卡托尺寸测量视觉系统

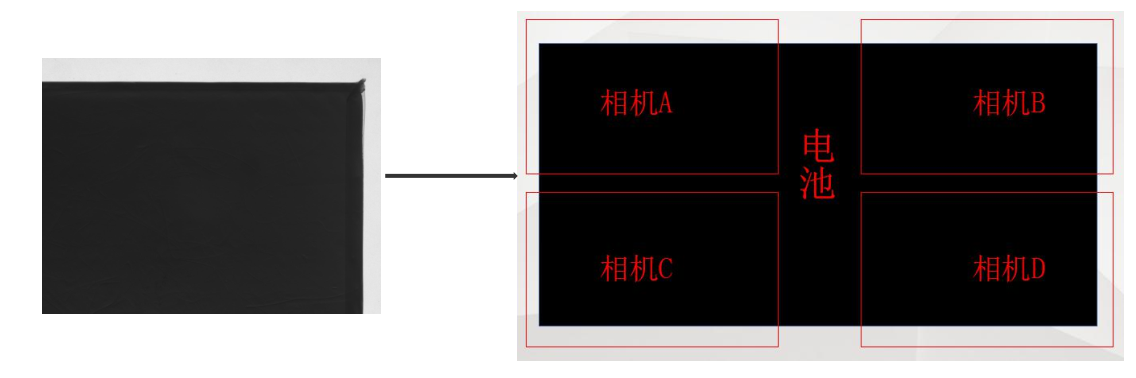

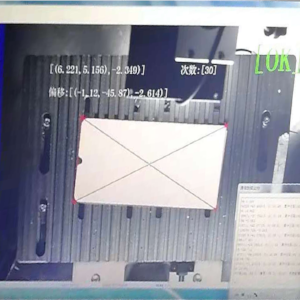

手机电池尺寸测量视觉系统
◇ 系统功能介绍 ：
▪ 尺寸测量、静止拍摄，产品大小130*90、采用4个相机分别拍摄产品4个角计算产品尺寸

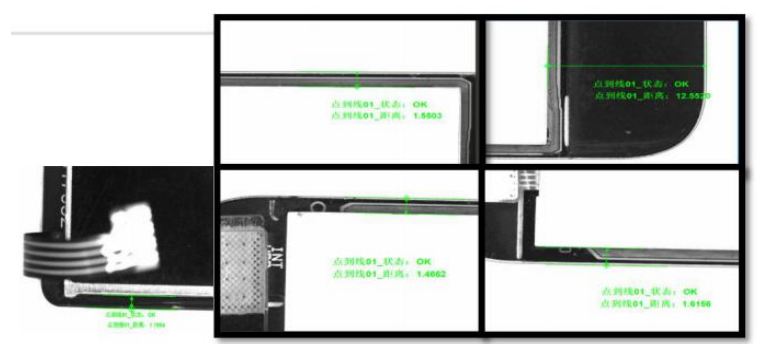

手机外壳尺寸测量视觉系统
◇ 系统功能介绍：
▪ 背板与盖板边距检测
▪ 每边检测2个点
▪ 识别黑色壳体上黑色泡棉的有无、零部件漏装，倒装，错装，堵孔、等加工缺陷

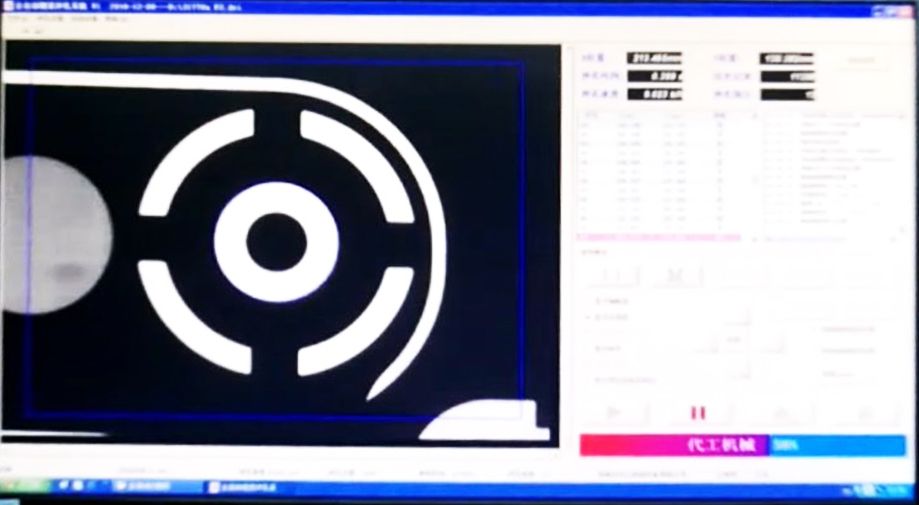

网纱孔尺寸测量视觉系统
◇ 系统构成：
相机：1个
像素：2000W
精度：±0.05mm
◇ 系统功能介绍：
▪ 圆孔、方孔、网纱孔半径、长宽等尺寸测量，相对位置偏移尺寸测量
▪ 面积测量、排废料、多料、少料、变形检测、残胶、毛刺、缺边检测
▪ 网纱堵孔、漏网、缺角、脏污检测、网纱贴合偏位检测
▪ 可测量大产品尺寸70*70mm
