背光源贴合整线视觉方案

发布日期:2019-05-23 作者:admin 点击:

光源贴合整线视觉方案

随着科技的发展,发光面板正以前所未有的速度运用到工业生产和人们生活当中。由于数量和质量要求的提高,发光面板的生产方式自动化程度越来越高,其中背光源作为发光面板重要组成部分,其生产方式由粗放手工型作业转换为高精度、高速度自动化作业方式。

巨力方视觉从成立开始一直专注于自动化机器视觉领域,特别是背光源贴合这块细分领域,我司已经形成整条线体的视觉方案。从前段LED灯条贴合到后段贴合增光膜、遮光膜等贴合工位的视觉工位,都有着非常成熟的视觉方案和技术积累。目前我们整线视觉方案已经成熟地运用到“惠州宝明“”深圳联创“”群创光电“等大型背光源加工公司。

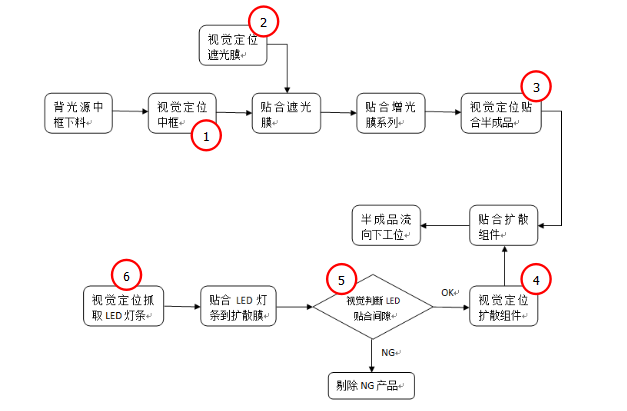

背光源贴合整体方案流程图如下(包含视觉工位):

机器视觉测量系统

整条背光源贴合线有6个视觉工位,每个工位的精度和速度各有不同。

客户案例介绍:

案例一

客户需求:

使用视觉系统将LED灯条贴合到扩散膜上,然后把扩散膜、增光1、增光2和遮光等膜材依次贴到半成品上面。

项目说明:此项目涵盖了背光源贴合的整线视觉方案,包括LED灯条贴合视觉,LED灯条组装间隙检测视觉、贴合扩散膜、增光膜系列、遮光膜等多工位贴合视觉。

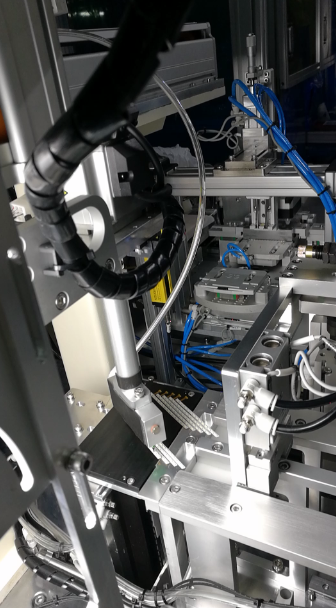

LED灯条贴合视觉工位

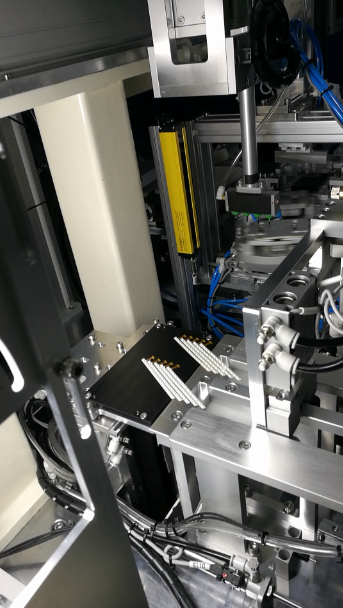

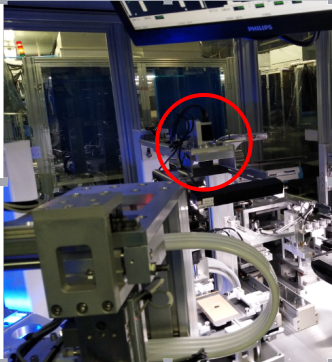

LED灯条贴合间隙视觉检测工位(上图红色圈注区域为检测工位)

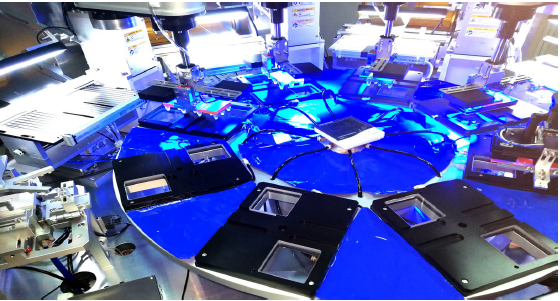

上图以为红色区域为贴合扩散膜、增光膜系列、遮光膜等视觉工位

整线中各贴合视觉工位精度和速度如下:




方案特点:

    此方案涵盖了背光源贴合产品的所有视觉方案。自动化程度高,速度快,精度高。为客户节省制造成本,提成产品质量,从而提成产品市场竞争力,为客户创造更多的利润。

案例二

客户需求:

使用机器视觉实现扩散膜、增光1、增光2和遮光膜对位贴合,总共4视觉工位。整体设备贴合精度+/-0.05MM,检测时间0.2S。







项目说明:

1.将扩散、增光1、增光2和遮光膜分四视觉工位依次贴到半成品上面。

2.转盘上贴合工位采用四个相机定位产品的角边,视野60*40MM,像素精度0.02MM

3.机械手抓取工位,采用单相机进行定位,视野250*167MM,像素精度0.08MM,

4.总共四个视觉工位,每个工位五个相机,共20个相机。



方案特点:

此方案视觉定位系统操作方便,一键设定计算产品的每一个角点,由四个角点计算出产品的中心和偏移角度; 通过旋转中心标定,对任意角度可以进行精准贴合。
