无线充电尺寸测量+定位

◇ 系统构成：

▪相机：4个

▪定位精度：±0.02mm

▪测量精度：±0.05mm

◇ 系统功能：

相机1：定位大NC的位置，将位置偏差值发送给XXY平台

相机2:读取喷码机喷出二维码。

相机3: 测量贴合后大NC的尺寸

相机4:测量贴合后大NC的尺寸

喷码机软件：从MES系统获取二维码，将二维码发送

此方案从定位、尺寸测量、二维码识别五个工位同时触发，并行控制，并上传MES系统

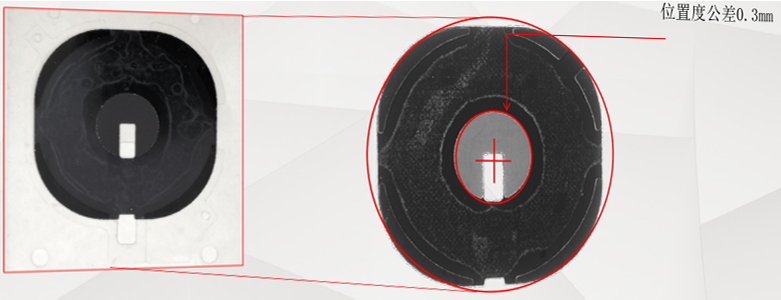

测试方案图：

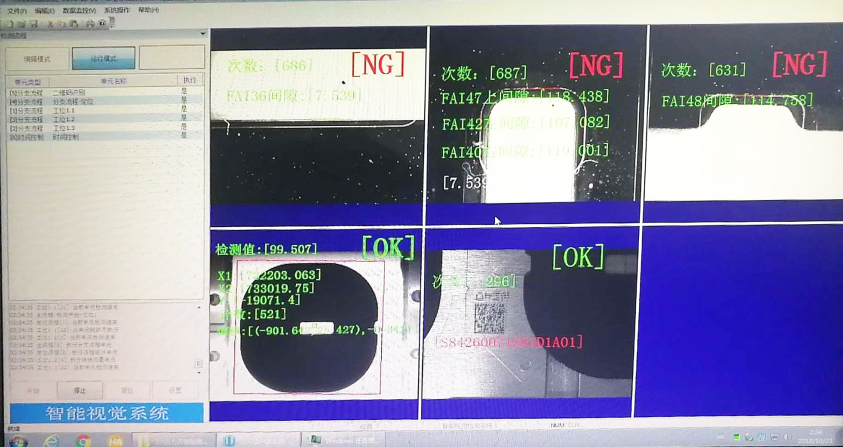

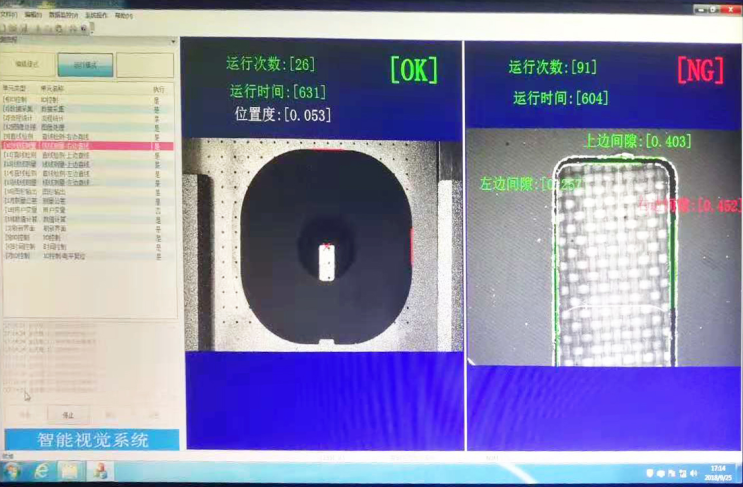

软件界面图：

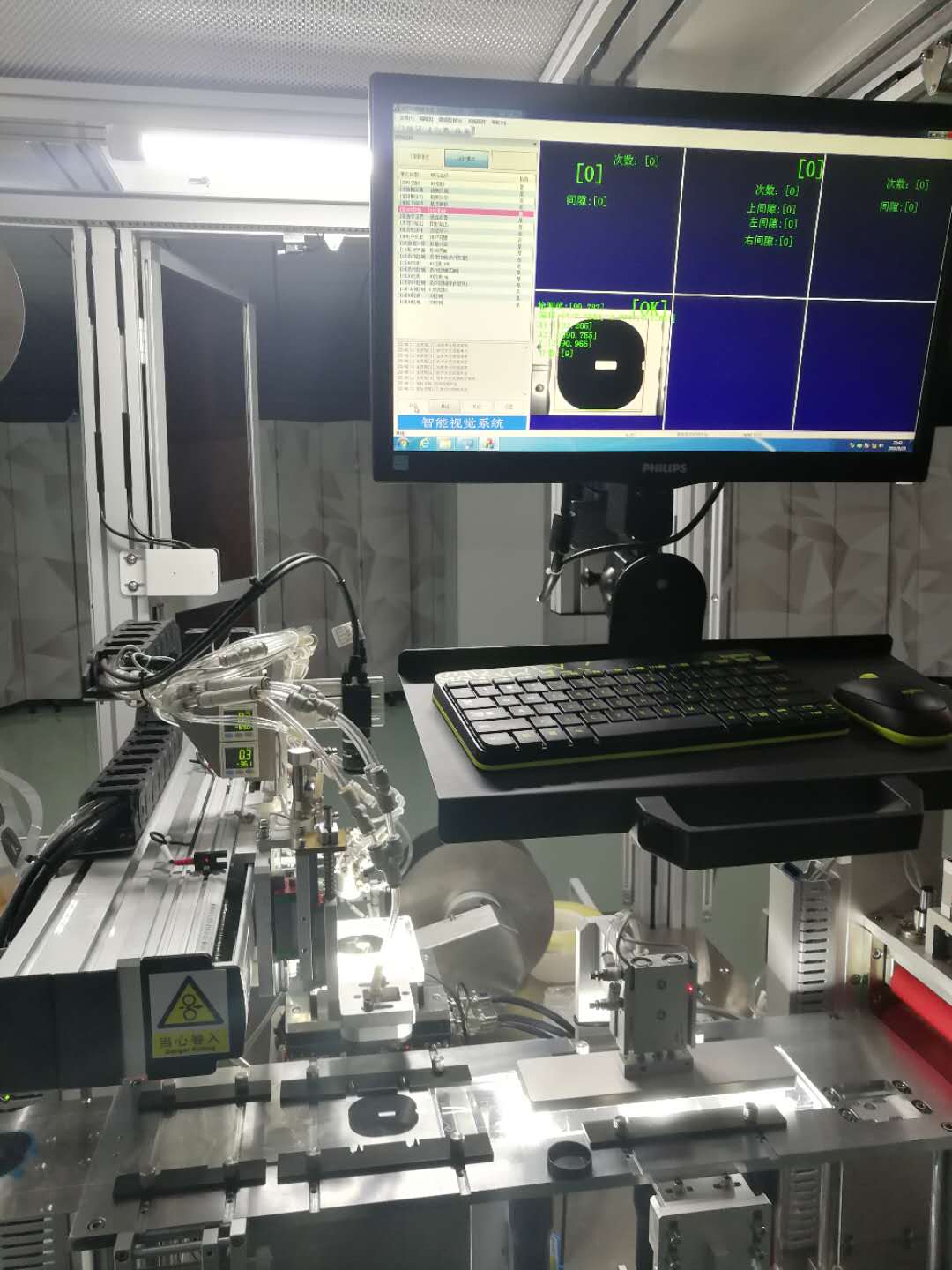

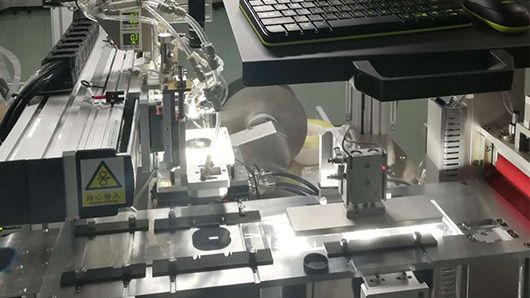

现场安装图：
